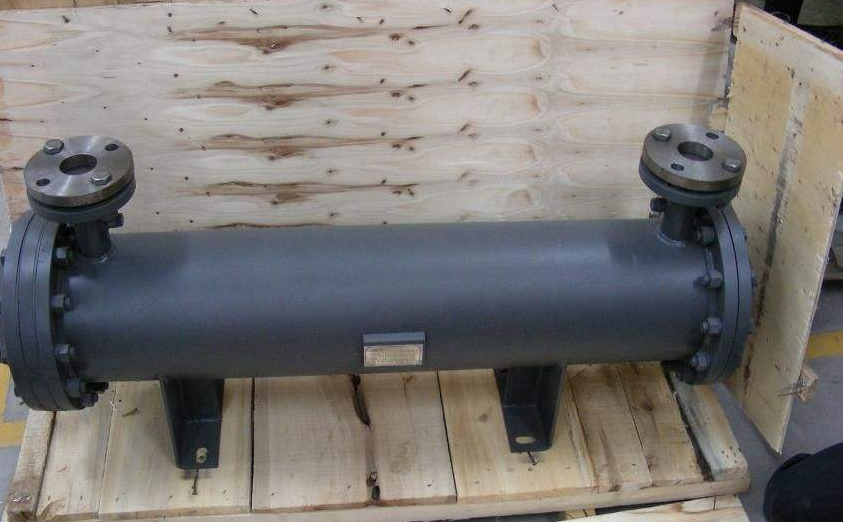

螺旋板式冷卻器的特點以及故障處理方法

螺旋板式冷卻器特點

1、傳熱效率高(性能好)一般認為螺旋板式冷卻器的傳熱效率為列管式冷卻器的1-3倍。等截面單通道不存在流動死區，定距柱及螺旋通道對流動的擾動降低了流體的臨界雷諾數，水水換熱時螺旋板式冷卻器的傳熱系數最大可達3000W/(㎡.K)。

2、有效回收低溫?zé)崮苈菪迨嚼鋮s器由兩張卷制而成，形成了兩個均勻的螺旋通道，兩種傳熱介質可進行全逆流流動，大大增強了換熱效果，即使兩種小溫差介質，也能達到理想的換熱效果，進行余熱回收，充分利用低溫?zé)崮堋?/p>

3、運行可靠性強不可拆式螺旋板式冷卻器螺旋通道的端面采用焊接密封，因而具有較高的密封性，保證兩種工作介質不混合。

4、阻力小在殼體上的接管采用切向結構，局部阻力小，由于螺旋通道的曲率是均勻的，液體在設備內流動沒有大的轉向，總的阻力小，因而可提高設計流速使之具備較高的傳熱能力。比較低的壓力損失，處理大容量蒸汽或氣體;有自清刷能力，因其介質呈螺旋型流動，污垢不易沉積;清洗容易，可用蒸汽或堿液沖洗，簡單易行，適合安裝清洗裝置;介質走單通道，允許流速比其他冷卻器高。

5、可多臺組合使用單臺設備不能滿足使用要求時，可以多臺組合使用，但組合時必須符合下列規定：并聯組合、串聯組合、設備和通道間距相同?；旌辖M合：一個通道并聯，一個通道串聯。

螺旋管板式冷卻器的安裝使用說明

1.設備安裝，應請熟悉該系統工藝的工程技術人員指導，按照本說明書和產品質量證明書及其系統工藝特點，確定安裝工藝方案。在安裝中，應考慮盡量利用管道的走向吸收熱膨脹，并且安裝要水平、對正，不能產生附加應力，以免對設備造成不利影響。管道聯接應使兩流程完全逆流狀態，以提高傳熱效果。

2.安裝之前應清洗管道系統，不得有泥砂、雜物等存留其中;檢查冷卻器在運輸中是否損壞，是否有大雜物落入管口中。

3.設備安裝完畢，設備與系統應進行水壓試驗。

4.水壓試驗完畢，應對設備進行保溫。

5.循環必須軟化或加藥處理。(按低壓鍋爐水質標準GB1576-96)，由于水處理不當造成結垢，可用化學清洗除垢。

螺旋管板式冷卻器的常見故障及處理方法

在生產過程中，由于螺旋管板式冷卻器的管板受水分沖刷、氣蝕和微量化學介質的腐蝕，管板焊縫處經常出現滲漏，導致水和化工材料出現混合，生產工藝溫度難以控制，致使生成其它產品，嚴重影響產品質量，降低產品等級。冷凝器管板焊縫滲漏后，企業通常利用傳統補焊的方法進行修復，管板內部易產生內應力，且難以消除，致使其它冷卻器出現滲漏，企業通過打壓，檢驗設備修復情況，反復補焊、實驗，2～4人需要幾天時間才能修復完成，使用幾個月后管板焊縫再次出現腐蝕，給企業帶來人力、物力、財力的浪費，生產成本的增加。通過福世藍高分子復合材料的耐腐蝕性和抗沖刷性，通過提前對新冷卻器的保護，這樣不僅有效治理了新冷卻器存在的焊縫和砂眼問題，更避免了使用后化學物質腐蝕冷卻器金屬表面和焊接點，在以后的定期維修時，也可以涂抹福世藍高分子復合材料來保護裸露的金屬;即使使用后出現了滲漏現象，也可以通過福世藍技術及時修復，避免了長時間的堆焊維修影響生產。正是由于此種精細化的管理，才使得冷卻器滲漏問題出現的概率大大降低，不僅降低了冷卻器的設備采購成本，更保證了產品質量、生產時間，提高了產品競爭力。

螺旋板式冷卻器內泄漏處理方法：

螺旋板式冷卻器是由兩個封閉且獨立的螺旋通道構成,通道內出現了串漏則對于串漏點的確定比較困難。為了準確的查出漏點,采用了鉆孔的方法。鉆孔時,鉆孔位置應定在冷卻器一端的同一個螺旋通道上,且為十字交叉形排列,在鉆孔時還應盡量保證不讓鐵屑掉進冷卻器內,以使其通道暢通。

灌水打壓查漏法：

從未鉆孔的一個通道上,用壓力水泵向冷卻器內灌水,并形成一定的壓力,這時冷卻器串漏的位置就會竄出水來,流到另一通道(鉆過孔的通道),并從離漏點最近的那層鉆孔往下滴水,(這時冷卻器鉆過孔的一端應是朝下放置),通過滴出水的位置,就能確定在第幾層有內泄漏,這時再將冷卻器相同層未鉆孔的一側封頭割開一段作為觀察孔,從觀察孔處就能準確確定具體串漏點。

內漏處的修理：

1、挖孔：在確定了內漏點的位置后,從冷卻器最外層對應著漏點的地方,開始割孔,順序是由外向里,一直割到有內漏點的那一層為止。割出的孔應為橢圓形,且尺寸的大小是外層大,向里逐漸小,一般每層板上孔的大小相差40mm,如漏點位置較深,在外層割出的孔應較大。

2、清渣：在割完孔后,應對留在每層板上的氧化渣認真進行清理,這是在對焊回補板時,回補板與每層螺旋板能否貼緊焊牢的關鍵,可用鏨子和修整模具用的小手砂輪清理氧化渣,注意應盡量將清理的渣子清出,不讓其掉進冷卻器內。

3、配回補板：為保證修理的質量,從冷卻器上每層割下來的板料,不再使用,重新配回補板,另配的回補板要用與冷卻器螺旋板相同的材料和板厚,其周邊應比冷卻器上每層割出的孔分別大15mm?20mm,且也為橢圓形,并做成和冷卻器每層螺旋板弧度相一致的弧形。

4、焊內漏點和回補板：

1)焊內漏點時要仔細檢查漏點是裂縫還是砂眼,有必要時可用手砂輪對漏處進行清理,磨出溝槽,以保證焊接質量。

2)焊補時采用J422焊條,焊條直徑是3.2mm,電流控制在100-120A之間,先焊漏點再焊每層回補板,順序從里向外逐層焊接。

3)橢圓形回補板是緊貼在冷卻器的內弧面來進行焊接的,其目的是“方便操作,保證焊接質量”。4)為使橢圓形回補板順利裝進冷卻器內,可在回補板上焊上一截圓鋼,點焊好橢圓形回補板后,再將其去掉。

5)每層回補板之間還焊有短圓鋼撐,(主要是為了增加橢圓形回補板相互的剛度)。每層回補板上焊短圓鋼撐的數量由回補板的大小而定,一般在靠外稍大的幾層回補板上焊23個,靠?jī)?nèi)層的回補板上焊1~2個。

6)最外層鋼板因有δ12mm厚,所以可將原割下的鋼板直接裝在原位置對齊焊接即可。

7)在焊接中應做到,焊完每層橢圓形回補板后,應仔細檢查焊接位置,如有砂眼要進行補焊,確保其每層的焊接質量。

試壓并封堵鉆孔：

在內漏點和回補板焊接完后,用壓力水泵向末鉆過孔的通道灌水,并形成0.5?1.0MPa的壓力,并保持一定時間,應不出現泄壓現象。封堵鉆過的孔:用于鉆孔直徑相同的短圓鋼段,封堵、焊接鉆過的孔的位置和觀察孔,而后對該通道進行水壓試壓,壓力為0.51.0MPa,應不出現泄漏。試壓過程須注意事項:1)在對冷卻器割孔前,應用蒸汽將殘留在冷卻器內的化學物質吹凈,以免氣割時產生燃燒,發生安全事故。

在對冷卻器修理前,應對其是否腐蝕嚴重進行確認,決定其還有無修理的必要。
