螺旋板式冷卻器與列管冷凝器有什么區別?

發布時間:2019-12-14   訪問量:314

螺旋板式冷卻器與列管冷凝器有什么區別?

列管冷凝器與螺旋板式冷卻器有什么區別?換熱效果如何

列管式冷凝器按材質分為碳鋼列管式冷凝器、不銹鋼列管式冷凝器和碳鋼與不銹鋼混合列管式冷凝三種。按形式分為列管式冷凝器、,螺旋板式冷卻器、浮頭式冷卻器、U型管式冷卻器。按結構分為單管程冷凝器、雙管程冷凝器和多管程冷凝器。傳熱面積0.5-500平方米??筛鶕?jù)用戶需要定制。適用于在化工、輕工、冶金、制藥、食品、化纖等工業中做各種用途的換熱設備,尤宜于做冷凝器,代替原有的不銹鋼冷凝器,搪瓷冷凝器、石墨冷凝器、玻璃冷凝器。使用后效果顯著。

列管式冷凝器特點:

1.耐腐蝕性:聚丙烯具有優良的耐化學品性,對于無機化合物,不論酸,堿、鹽溶液,除強氧化性物料外,幾乎直到100℃都對其無破壞作用,對幾乎所有溶劑在室溫下均不溶解,一般烷、徑、醇、酚、醛、酮類等介質上均可使用。

2. 耐溫性:聚丙烯塑料熔點為164-174℃,因此一般使用溫度可達110-125℃。

3. 無毒性:不結垢,不污染介質,也可用于食品工業。

4. 重量輕:對設備安裝維修極為方便。

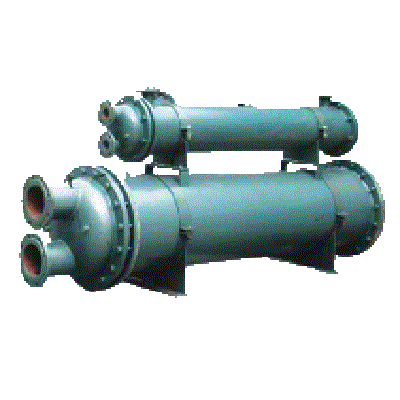

列管式冷卻器

列管式冷卻器是目前化工及酒精生產上應用最廣的一種冷卻器。它主要由殼體、管板、換熱管、封頭、折流擋板等組成。所需材質 ,可分別采用普通碳鋼列管式冷卻器、紫銅、或不銹鋼列管式冷卻器制作。在進行換熱時,一種流體由封頭的連結管處進入,在管流動,從封頭另一端的出口管流出,這稱之管程;另-種流體由殼體的接管進入,從殼體上的另一接管處流出,這稱為殼程列管式冷卻器。

固定管板式冷卻器

列管式冷卻器的結構比較簡單、緊湊、造價便宜,但管外不能機械清洗。此種冷卻器管束連接在管板上,管板分別焊在外殼兩端,并在其上連接有頂蓋,頂蓋和殼體裝有流體進出口接管。通常在管外裝置一系列垂直于管束的擋板。同時管子和管板與外殼的連接都是剛性的,而管內管外是兩種不同溫度的流體。因此,當管壁與殼壁溫差較大時,由于兩者的熱膨脹不同,產生了很大的溫差應力,以至管子扭彎或使管子從管板上松脫,甚至毀壞冷卻器。

為了克服溫差應力必須有溫差補償裝置,一般在管壁與殼壁溫度相差50℃以上時,為安全起見,冷卻器應有溫差補償裝置。但補償裝置(膨脹節)只能用在殼壁與管壁溫差低于60~70℃和殼程流體壓強不高的情況。一般殼程壓強超過0.6Mpa時由于補償圈過厚,難以伸縮,失去溫差補償?shù)淖饔茫蛻?yīng)考慮其他結構。

浮頭式冷卻器

浮頭式冷卻器的一塊管板用法蘭與外殼相連接,另一塊管板不與外殼連接,以使管子受熱或冷卻時可以自由伸縮,但在這塊管板上連接一個頂蓋,稱之為“浮頭”,所以這種冷卻器叫做浮頭式冷卻器。

其優點是:管束可以拉出,以便清洗;管束的膨脹不變殼體約束,因而當兩種冷卻器介質的溫差大時,不會因管束與殼體的熱膨脹量的不同而產生溫差應力。其缺點為結構復雜,造價高。

冷卻器

U型管式冷卻器

U形管式冷卻器,每根管子都彎成U形,兩端固定在同一塊管板上,每根管子皆可自由伸縮,從而解決熱補償問題。管程至少為兩程,管束可以抽出清洗,管子可以自由膨脹。其缺點是管子內壁清洗困難,管子更換困難,管板上排列的管子少。優點是結構簡單,質量輕,適用于高溫高壓條件。

螺旋板式冷卻器是一種高效冷卻器設備,適用汽-汽、汽-液、液-液,對液傳熱。它適用于化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業。按 結構形式可分為 不可拆式(Ⅰ型)螺旋板式及可拆式(Ⅱ型、Ⅲ型)螺旋板式冷卻器。

螺旋板式冷卻器結構及性能

1.本設備由兩張卷制而成,形成了兩個均勻的螺旋通道,兩種傳熱介質可進行全逆流流動,大大增強了換熱效果,即使兩種小溫差介質,也能達到理想的換熱效果。

2. 在殼體上的接管采用切向結構,局部阻力小,由于螺旋通道的曲率是均勻的,液體在設備內流動沒有大的轉向,總的阻力小,因而可提高設計流速使之具備較高的傳熱能力。

3. I型不可拆式螺旋板式冷卻器螺旋通道的端面采用焊接密封,因而具有較高的密封性。

4. II型可拆式螺旋板冷卻器結構原理與不可拆式冷卻器基本相同,但其中一個通道可拆開清洗,特別適用有粘性、有沉淀液體的熱交換。

5. III型可拆式螺旋板冷卻器結構原理與不可拆式冷卻器基本相同,但其兩個通道可拆開清洗,適用范圍較廣。

6. 單臺設備不能滿足使用要求時,可以多臺組合使用,但組合時必須符合下列規定:并聯組合、串聯組合、設備和通道間距相同。混合組合:一個通道并聯,一個通道串聯。

螺旋板式冷卻器的基本參數:

1.螺旋板式冷卻器的公稱壓力PN規定為0.6,1,1.6、2.5Mpa(即原6、10、16、25kg/cm)(系指單通道的最大工作壓力)試驗壓力為工作壓力的1.25倍。

2. 螺旋板式冷卻器與介質接觸部分的材質,碳素鋼為Q235A、Q235B、不銹鋼酸港為SUS321、SUS304、3161。其它材質可根據用戶要求選定。

3. 允許工作溫度:碳素鋼的t=0-+350℃。不銹鋼酸鋼的t=-40-500℃。升溫降壓范圍按壓力容器的有關規定,選用本設備時,應通過恰當?shù)墓に囉?jì)算,使設備通道內的流體達到湍流狀態。(一般液體流速1m/Sec氣體流速10m/Sec).設備可臥放或立放,但用于蒸氣冷凝時只能立放;用于燒堿行業必須進行整體熱處理,以消除應力。

4. 選用設備時,應通過適當?shù)墓に囉?jì)算,使設備通道內的液體達到湍流狀態(一般液體速度≥0.5m/s;氣體≥10m/s)。

5. 設備可臥放或立放,但用于蒸汽冷凝時只能立放。

6. 用于燒堿行業必須進行整體熱處理,以消除應力。

7. 當通道兩側流量值差較大時,可采用不等間距通道來優化工藝設計。

螺旋板式冷卻器防堵塞原理

螺旋板式冷卻器與一般列管式冷卻器相比是不容易堵塞的,尤其是泥沙、小貝殼等懸浮顆粒雜質不易在螺旋通道內沉積,主要體現在:

1.因?yàn)樗菃瓮ǖ离s質在通道內的沉積一形成周轉的流還就會提高至把它沖掉;

2.因?yàn)槁菪ǖ纼?nèi)沒有死角,雜質容易被沖出。
