冷卻器有哪些不同類型?

換熱設備的分類方法很多，現將幾種常見的分類方法介紹如下:

1、按用途分類:分為熱交換器、冷凝器、蒸發器、加熱器及冷卻器等五類。

1)熱交換器:兩種不同溫度的介質進行熱量交換，使一種介質降溫而另一種介質升溫，以滿足各自的需要。

2)冷凝器:兩種不同溫度的介質進行熱量交換，其中一種介質由汽態被冷凝成液態。

3)蒸發器:與冷凝器的操作剛好相反，兩種介質中的一種介質由液體被蒸發成汽體。

4)加熱器:只單純的完成一種介質的加熱升溫的操作。

5)冷卻器:如果熱量不回收利用，完成用冷卻劑(如水、空氣)來冷卻另外一種介質的操作的冷卻器稱為冷卻器。如用空氣作為冷卻劑的冷卻器稱為空氣冷卻器，簡稱空冷器。

2.按材料分類:分為金屬材料和非金屬材料冷卻器。

3、按結構分類:分為管殼式冷卻器和板式冷卻器。

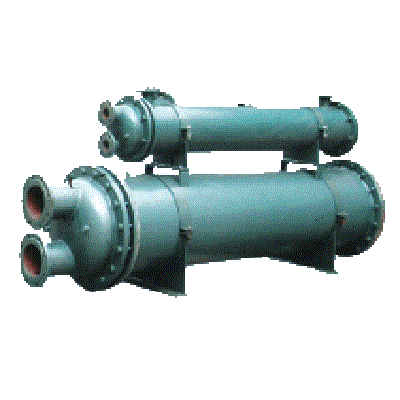

1)管殼式冷卻器:特點是圓形的外殼中裝有管束。一種介質流經換熱管內的通道及其相貫通部分(稱為殼程)。它可分為:浮頭式冷卻器、u型管式冷卻器、套管式冷卻器、固定管板式冷卻器等。

2)板式冷卻器:它是由壓成各種形狀的薄板組成傳熱面的，冷、熱兩種介質分別在相鄰兩板之間流動。常見的板式冷卻器有平板式冷卻器、傘板式冷卻器、螺旋板式冷卻器及板殼式冷卻器。

3)混合式冷卻器：特點是冷熱介質直接混合后用于工況，冷卻器內設噴嘴等結構。
